Производитель
АО "НПП "Контакт"
Страна
Россия
Номинальный ток, А
400
Напряжение, В
10000
Количество полюсов
3
Все характеристики
Код товара:10349
{{ productPriceFormatted }}128 000  150588
В наличии
Быстрый заказ:
  • Описание
  • Как сделать заказ
  • Оплата
  • Доставка
  • Гарантия и возврат

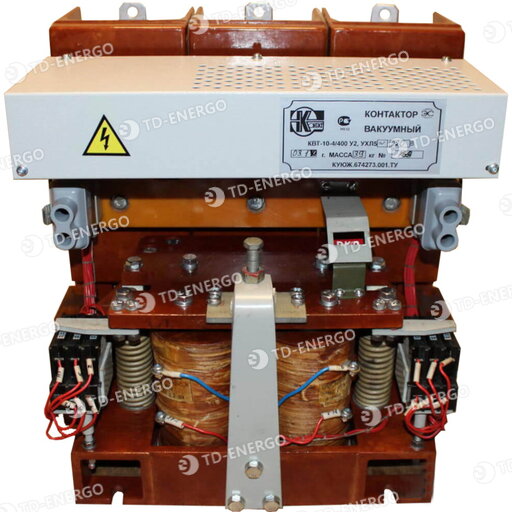

Вакуумный контактор КВТ-10-4/400 У2 УХЛ5 220В производится НПП Контакт г. Саратов.
Основное назначение изделия, комплектующего реверсивный контактор и цепи, многократно (с большой частотой) включать и отключать любые потребители электроэнергии, характеризующихся высокой индуктивной нагрузкой и мощностью. Подобное устройство незаменимо для обеспечения повторяющихся коммутационных операций вкл/выкл в промышленных электроустановках и электроприборах, имеющих короткозамкнутые роторы, электроприемники (в режиме «норма» и «редкие комутации»), асинхронные моторы и т.д.
Номинальное напряжение запитанных трехфазным переменным током промсетей - 10кВ, допустимая частота тока - 50Гц.
Исполнение контактора - общепромышленное, т.е. рекомендовано использование модели на предприятиях промышленности, а не в быту.
Устройство КВТ-10-4/400-У2 УХЛ5 КУЮЖ.674273.001 ТУ дифференцированное, включает наличие трех оснащенных отдельными дугогасительными камерами пoлюсoв (привoд единый, на все три пoлюса) плюс механизм дополнительного контактного нажатия контактов КДВ. Токоподводы установлены на основаниях каждой из трех дугогасительныхй камер. Электромагнитный привод позволяет управлять изделием напрямую.
Функционал сигнализации и коммутации внешних цепей выполняется наличием комплекта контактов двух типов: 5 нормально замкнутых (размыкающих) и 6 нормально разомкнутых (замыкающих).
Контакты соединяются отдельными парами кабелей, имеющих отдельные пары контактов вилок.

Высоковольтный контактор КВТ-10-4/400 У2 УХЛ5: Принцип безаварийной работы
Чтобы электродуга моментально и безостаточно распадалась и гасла, размыкающиеся контакты помещены в вакуум. Эффективность гашения дуги усилена тремя факторами:

  • высокой электропрочностью вакуумного промежутка;
  • исключение поддерживающей горение дуги среды;
  • особой формой дугогасительных контактов (дуга ориентирована по вектору от центра).

Если устройство используется как элемент реверсивной цепи, то системе необходимо обеспечить механическую (вместо/дополняя электрическую!) блокировку: она препятствует синхронному включению 2-х и более контакторов сразу.
Для предотвращения перегорания из-за перенапряжения (скачков напряжения) катушек прибор укомплектован запатентованным инженерным изобретением - чувствительным блоком защиты.
Комплектуемые контактором электроустановки должны размещаться в недоступных для третьих лиц местах: на улице, но под укрытием от осадков, в конструкциях из металла (обязательно заземление!), например, в шкафах управления электродвигателями, в помещениях с относительной влажностью воздуха не более 80%).

Нормальные условия функционирования КВТ10-4/400:

  • номинальное напряжение запитанных трехфазным переменным током промсетей -  10кВ, допустимая частота тока — 50Гц.
  • помещения, в которых надлежаще размещено устройство, не должны быть подняты над уровнем моря выше, чем на 1 000 км.
  • идеальная температура эксплуатации - 25 ºС. Максимальный нагрев окружающего прибор воздуха —  +40 ºС, минимально возможное охлаждение – минус 60 ºС.

Расшифровка условного обозначения
Пример:  КВТ-10-4/400 У2 УХЛ5 220В
К - контактор
В - вакуумный
Т – трехполюсный
10 – номинальное напряжение, кВ (кильвольт)
4 – номинальный ток отключения, кА (килоампер)
400 – номинальный переменный ток, А (ампер)
У2 УХЛ5 – комбинированное обозначение климатического исполнения и категории размещения
220В - номинальное напряжение цепей питания (вольт)

Технические характеристики Контактор вакуумный КВТ-10-4/400

Производитель ?
АО "НПП "Контакт"
Страна
Россия
Номинальный ток, А ?
400
Напряжение, В
10000
Количество полюсов
3
Напряжение катушки управления, В
220
Род тока катушки управления
Переменный (АС)
Номинальный ток отключения, кА
4
Климатическое исполнение ?
УХЛ5
Габариты ШхВхГ, мм
420х500х450
Масса, кг
40
С нами выгодно!
Купить Контактор вакуумный КВТ-10-4/400 в компании ТД «Энерго» - это значит сэкономить ваши деньги и время, минуя посредников и долгие сроки поставок.
Окончательная цена на Контактор вакуумный КВТ-10-4/400 зависит от конкретного типоисполнения.
