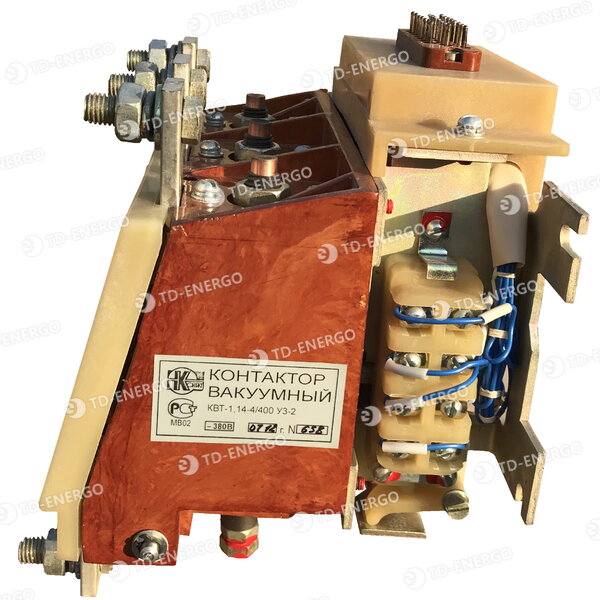

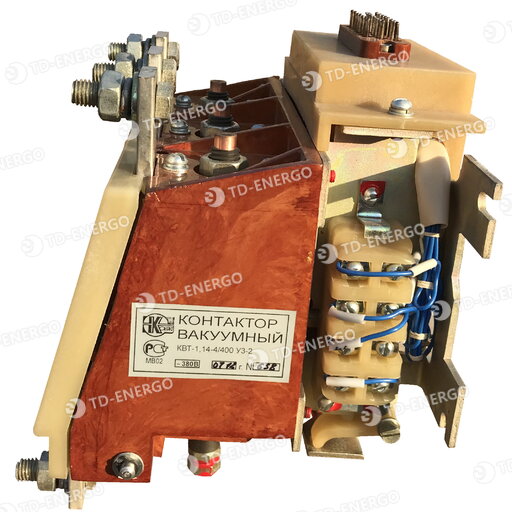

Контактор вакуумный КВТ-1,14-4/400

Вакуумный контактор КВТ-1,14-4/400 У3 – это прибор с третьим классом загрязнения окружающей среды, основная роль которого включать и отключать приемники переменного тока. Для которых установлены критически высокие номинальные величины рабочих показателей 1140 В напряжения и 400 А силы тока.
Тип модели КВТ 1,14-4/400 – открытый, с естественным охлаждением потоками воздуха. При этом масса и габариты минимальные.
Сфера применения КВТ1,14-4/400 - промышленность, требующая соблюдение норм пожаробезопасности: химическая, горнодобывающая, нефтяная, металлургическая и т.д.
Срок службы контактора более 10 лет, а затраты на регулярное обслуживание предельно минимизированы. В течение гарантированного срока эксплуатации устройство демонстрирует эффективность, надежность, увеличенный ресурс работоспособности.
Искробезопасность компактного устройства КВТ 1,14-4/400 обеспечивается специфической локализацией силовых контактов: для них предусмотрена камера закрытого типа.
Безвоздушная камера вакуумная и выполнена из негорючей керамики. Это главная отличительная особенность контакторов модификации КВТ. Так обеспечивается предельно возможное гашение дуги, а силовые контакты защищены от любого негативного воздействия окружающей среды: сырость, коррозия/окисление, загрязнения и т.д.

Контактор КВТ-1,14-4/400 У3: Принцип работы и условия функционирования
Специфика функционирования КВТ 1,14 допускает вариативность источников питания током как переменным, так и постоянным.
Универсальность обеспечивается наличием в цепи управления устройством разъема, подающего напряжение управления переменным и постоянным током.
Кроме разъема цепь управления содержит две катушки постоянного тока и выпрямительный мост. Если мощность потребления электроэнергии падает, катушки управления контактора автоматически переходят в режим удержания.
КВТ-1,14-4-400 работает в 4-х основных режимах: кратковременный, повторно-кратковременный, продолжительный, прерывисто-продолжительный.
Модель вакуумного контактора необходимо эксплуатировать с соблюдением условий, совокупность которых обеспечивает безаварийную работу устройства. Так, включенному изделию обеспечивают:

• защиту от попадания осадков и бытовой влаги;
  защиту от значительных по силе механических - воздействий (удары, сотрясения, вибрации);
• нормальную температуру (до +40С, но и не ниже -5С), среднесуточный показатель не должен превышать +35С;
• максимально допустимый наклон по вертикали - 15°;
• ежемесячную относительную влажность (средние показатели) - максимум 90% (температура +25С).

Кроме того, для предотвращения угрозы взрыва вакуумник должен эксплуатироваться на небольшой высоте относительно уровня моря (максимум 2000 метров!), а окружающая среда должна быть чистой. Подразумевается, что в воздухе не должны присутствовать концентрации посторонних газов, частицы пыли: они вызывают коррозию и нарушают диэлектрические свойства изделия.

Расшифровка условного обозначения
Пример: КВТ-1,14-4/400 У3
К - контактор
В - вакуумный
Т – трехполюсный
1,14 – номинальное напряжение, кВ (кильвольт)
4 – номинальный ток отключения, кА (килоампер)
400 – номинальный переменный ток, А (ампер)
У3 – комбинированное обозначение климатического исполнения и категории размещения
