Показывать по:
ВА55-43-340010-1600А Контактор ВА55-43-340010-20УХЛ3-1600А 660В Контактор
Доступен для заказа
69000

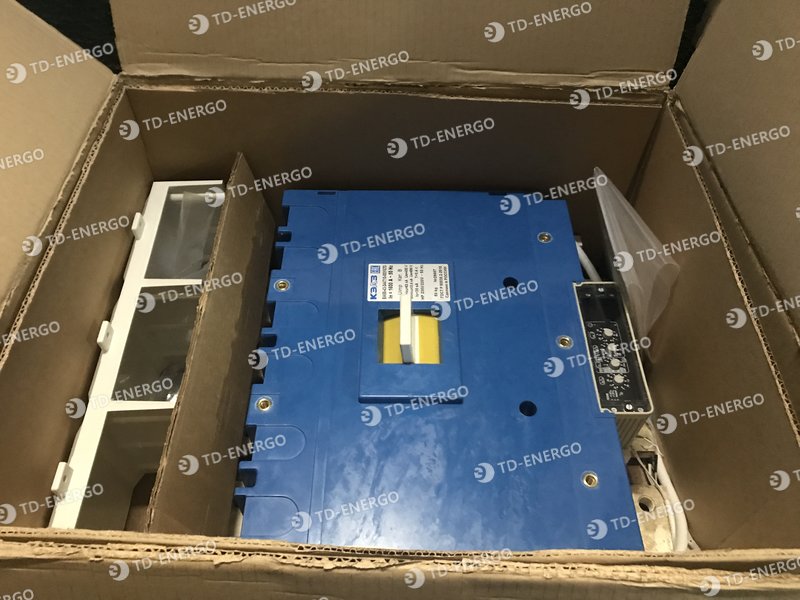

ВА55-43 340010 1600А КЭАЗ ВА55-43-340010-1600А-690AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана

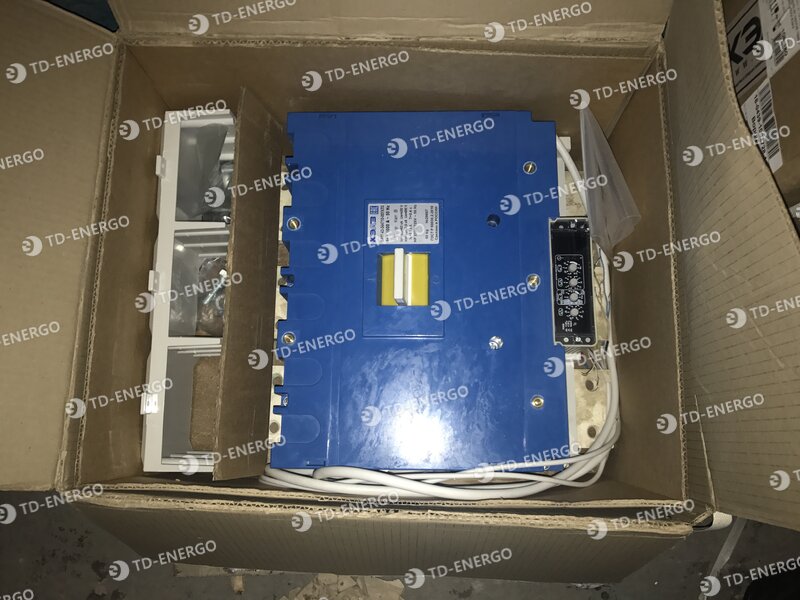

ВА55-43-340010-1600А Контактор ВА55-43-344710-20УХЛ3 1600А 660В Контактор
Доступен для заказа
69000

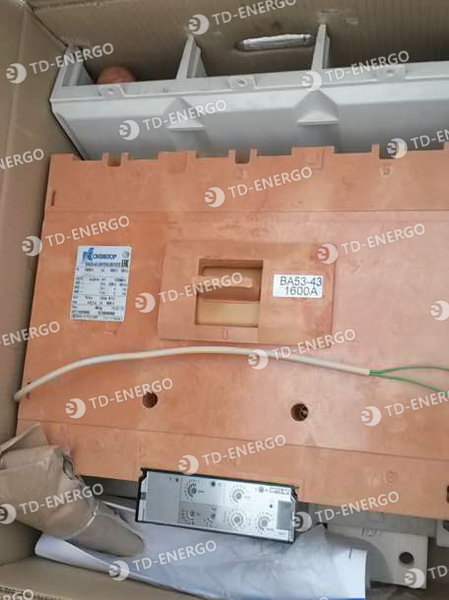

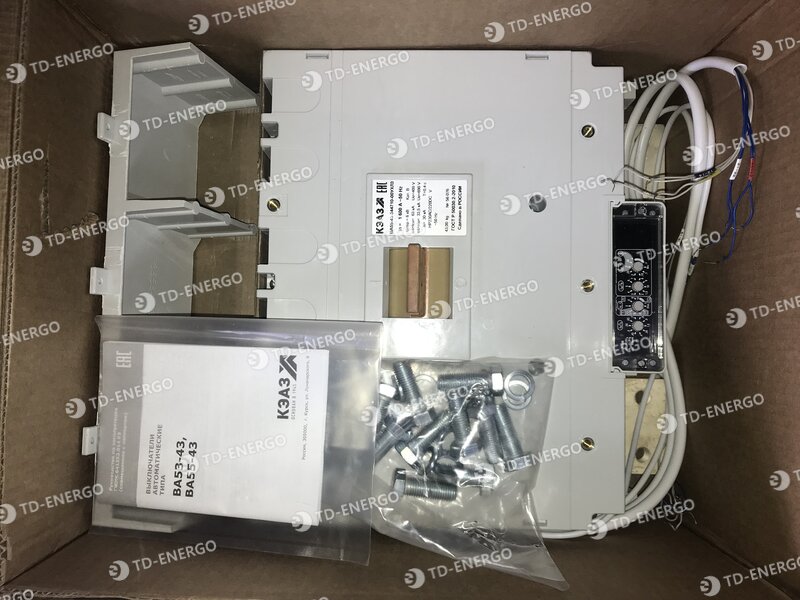

ВА55-43 344710 1600А КЭАЗ ВА55-43-344710-1600А-690AC-НР230AC/220DC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана

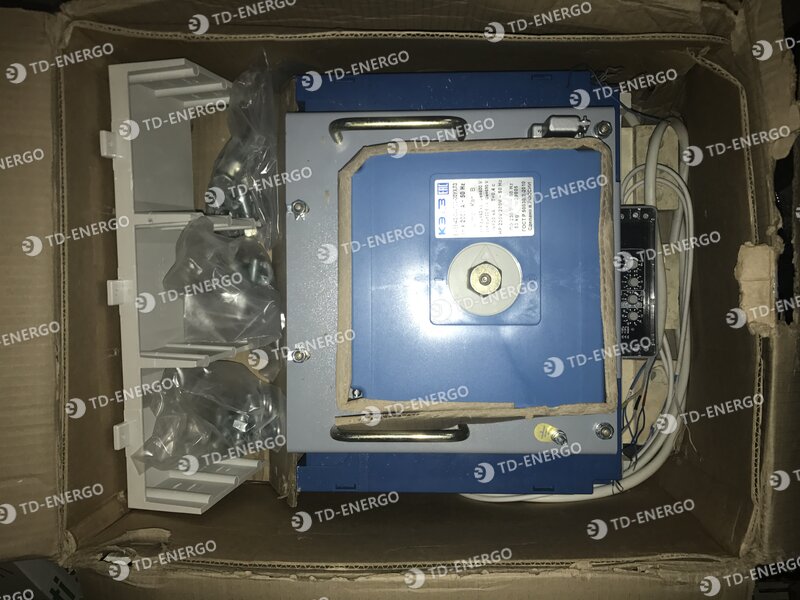

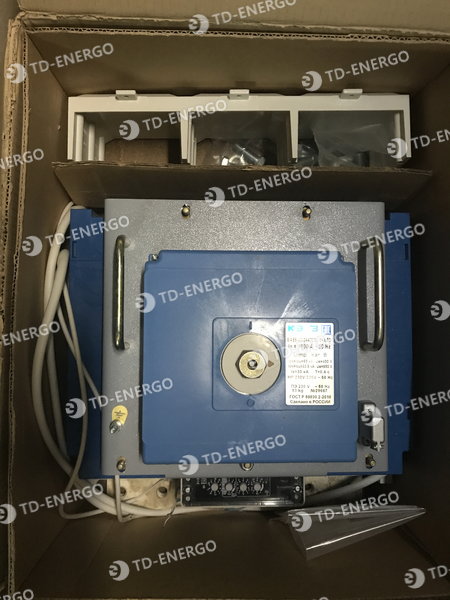

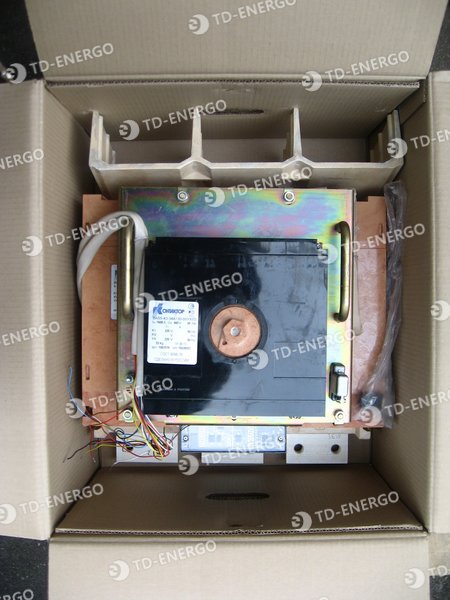

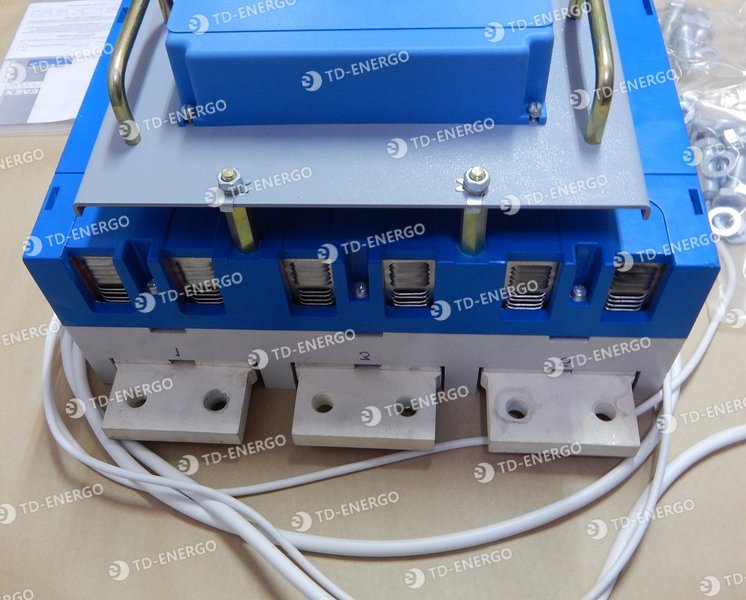

ВА55-43 344730 1600А Контактор ВА55-43-344730-00УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана

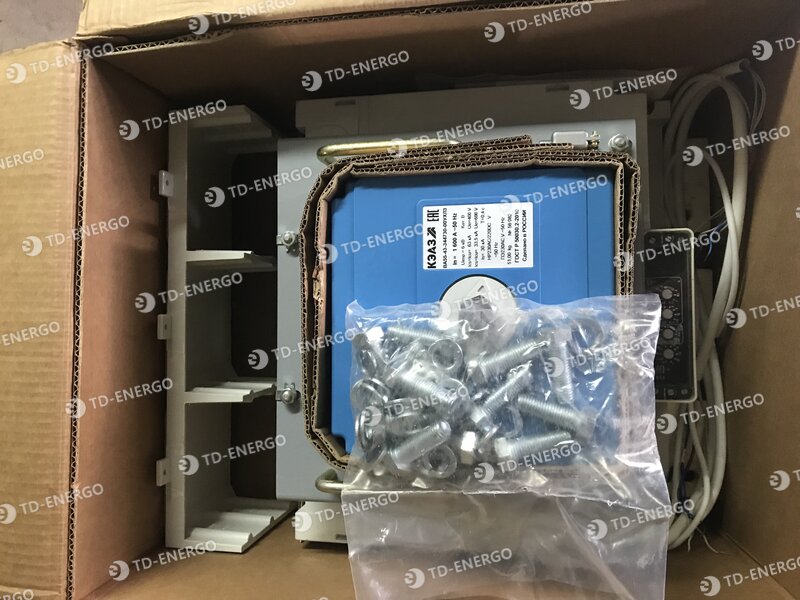

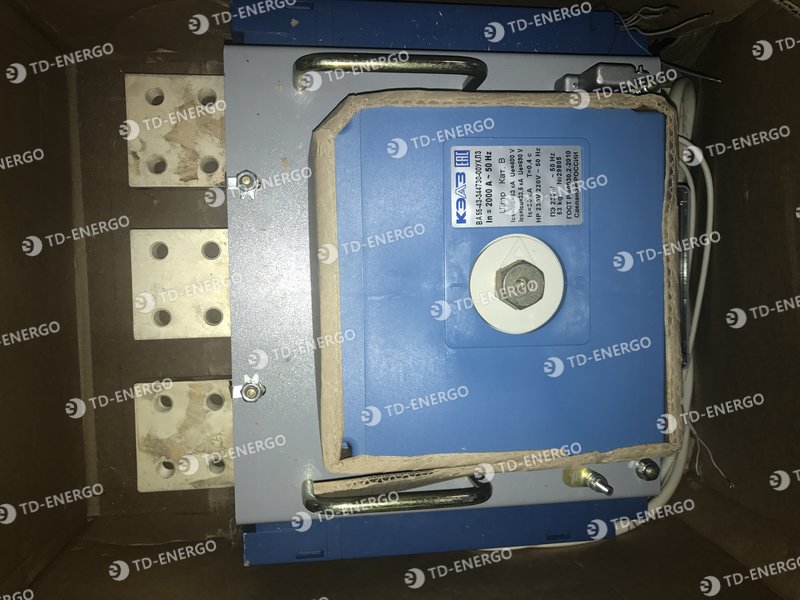

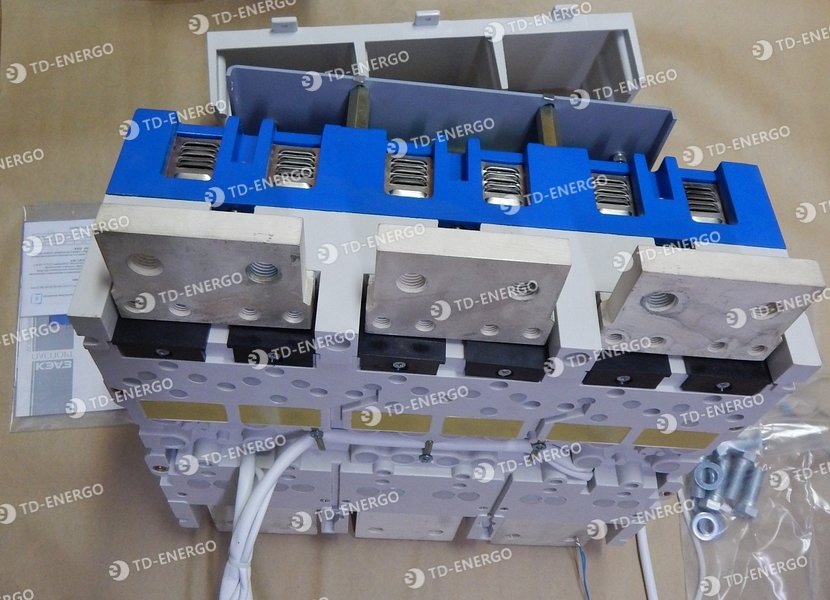

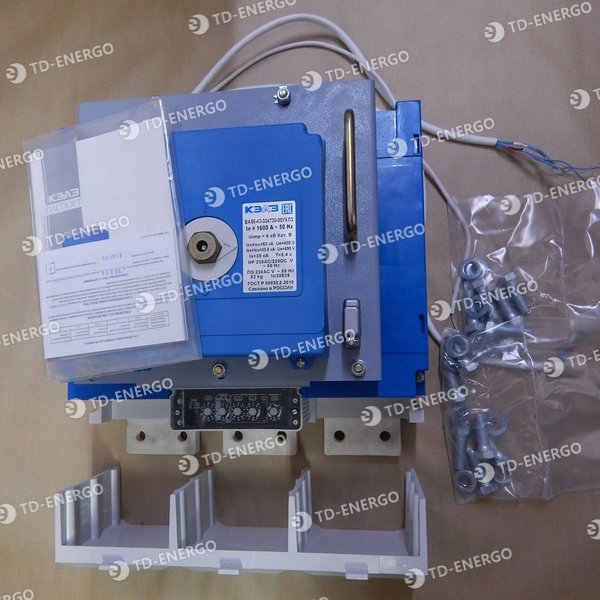

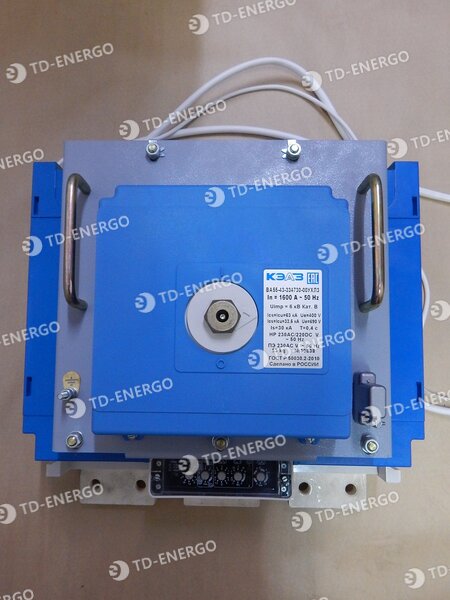

ВА55-43 344730 1600А КЭАЗ ВА55-43-344730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана
ВА55-43 344730 1600А Контактор ВА55-43-341830-00УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 344730 1600А КЭАЗ ВА55-43-341830-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана

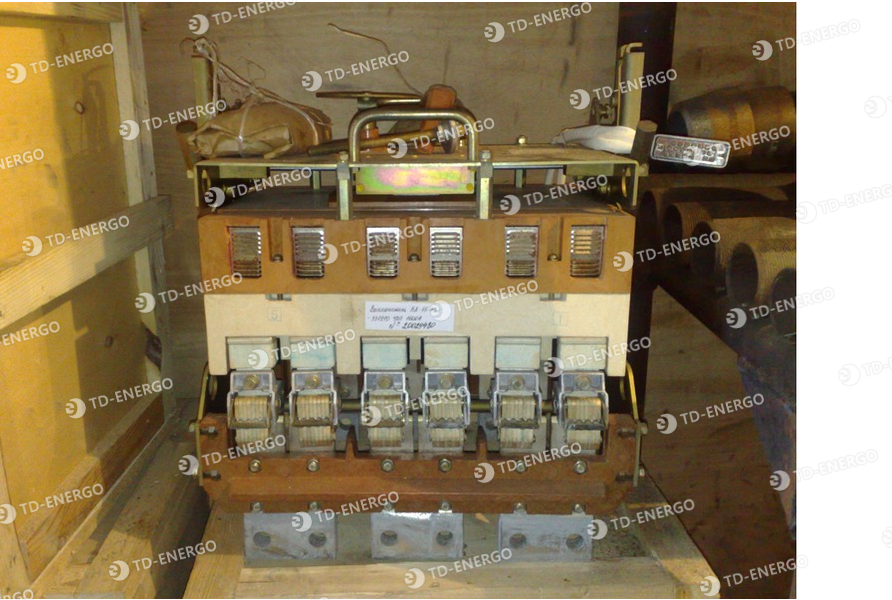

ВА55-43 344750 1600А Контактор ВА55-43-344750-00УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 344750 1600А КЭАЗ ВА55-43-344750-1600А-690AC-НР230AC/220DC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана
ВА55-43 344770 1600А Контактор ВА55-43-344770-00УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 344770 1600А КЭАЗ ВА55-43-344770-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана
ВА55-43-340010-1600А Контактор ВА55-43-330010-20УХЛ3-1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 340010 1600А КЭАЗ ВА55-43-330010-1600А-690AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана
ВА55-43-340010-1600А Контактор ВА55-43-334710-20УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 344710 1600А КЭАЗ ВА55-43-334710-1600А-690AC-НР230AC/220DC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана
ВА55-43 344730 1600А Контактор ВА55-43-334730-00УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 344730 1600А КЭАЗ ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана
ВА55-43 344730 1600А Контактор ВА55-43-331830-00УХЛ3 1600А 660В Контактор
Доступен для заказа
Цена не указана
ВА55-43 344730 1600А КЭАЗ ВА55-43-331830-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Доступен для заказа
Цена не указана

Описание

Автоматический выключатель ВА 55-43 1600А и Автомат ВА55-43 2000А представляют собой токоограничивающие и селективные проводники, в нормальном рабочем режиме пропускающие электричество, но отключающие его аварийно в критических ситуациях: сбоев, скачков и замыканий в сети.
Автомат ВА55-43 выпускается в 2-х исполнениях: стационарном и выдвижном.
Оба оперативно включают и отключают сеть, но не чаще 6 вкл/выкл в 1 час.

Технические характеристики и особенности использования ВА55-43
Одни и те же габариты изделия характерны как для трехполюсных моделей (переменный ток), так и для двухполюсных (постоянный ток). При этом у двухполюсных нет токоведущих частей, расположенных у трехполосных в левом полюсе, там, где и рукоятка.
У прибора номинальные характеристики проходящего по цепи тока (+40 градусов Цельсия) следующие:

  • 1600 Iн, А (выдвижная конструкция);
  • 2000 Iн, А (стационарная конструкция).

Для устройств, проводящих постоянный ток номинальные величины напряжения: не более 440В в главной цепи.

Для устройств, проводящих переменный ток номинальные величины напряжения: не более 440В в главной цепи.

Для устройств, проводящих постоянный ток, величина предельной коммутационной способности (действующее значение): 440В.
Для устройств, проводящих переменный ток, величина предельной коммутационной способности (действующее значение): 380В.
Максимальное число циклов - 6300.
Выключатель ВА 55-43 используется в специфических условиях, на защищенных от попадания масла, пыли, влаги электроустановках с предельным напряжением: 440В (постоянный ток) и 660В (переменный ток частотой 50/60 Гц).
Нормальное функционирование – только на высоте, не превышающей 4300 метров над уровнем моря. В противном случае наблюдается критическое падение номинального тока в сети.
Требования к температуре и влажности окружающей среды: 98 % при 25 градусах Цельсия; минимально возможная температура -50 градусов Цельсия (допускается превышение на 5 градусов при наличии невзрывоопасной среды); минимально возможная температура +45 градусов Цельсия.

Условные обозначения, принятые в нумерации автоматических выключателей серии ВА 55-43
BA Х1Х2-Х3Х4-Х5Х6Х7Х8Х9Х10
Цифровая нумерация Х1Х2 соответствует следующим сериям автоматических выключателей:
52 - наличие электромагнитного расцепителя, ограничение токов;
53 - наличие нескольких пролупроводниковых расцепителей, ограничение токов;
55 - наличие выдержки, согласно временному интервалу, в случае возникновения короткого замыкания, селективность;
56 - отсутствие расцепителей максимального тока.
Х3Х4 - соответствие цифровой нумерации величине номинальных токов:
41 - работа в цепях номинальных токов 1 000 А;
43 - возможность эксплуатации в сетях номинальных токов 1 600 А.
Х5 - количество полюсов:
3 - три полюса, оснащенных расцепителями;
8 - два полюса, снабженных расцепителями в трехполюсной модификации.
Х6 - количество расцепителей максимального тока, зоны электрозащиты:
0 - отсутствие расцепителей максимального тока (модель ВА 56);
1 - наличие полупроводникового расцепителя (осуществление защиты при перегрузках цепи) с возможностью установки выдержки временного интервала в случае возникновения короткого замыкания (модели серии ВА: 53, 55);
2 - наличие электромагнитных расцепителей, осуществляющих защиту цепи при возникновении коротких замыканий (модель ВА52);
3 - МРТ1 - комплектация полупроводниковым расцепителем, осуществляющим защитные функции при возникновении коротких замыканий, в случае с моделями ВА 53, ВА 55-43 344730 - однофазных коротких замыканий (в условиях переменного тока);
4 - МРТ2 - комплектация полупроводниковым расцепителем, отвечающим за отключение сети при возникновении коротких замыканий, перегрузок, токов КЗ (модели: ВА 53,ВА55-43 344730 1600А);
5 - МРТ6 - полупроводниковый расцепитель, призванный защищать сеть от перегрузок и коротких замыканий, причем с возможностью установки интервальной выдержки (модели: BA 53, 55);
6 - МРТ8 - полупроводниковый расцепитель, защищающий цепь от перегрузок, коротких замыканий с возможностью установки интервальной выдержки (модели: BA 53, ВА 55-43 1600А);
7 - полупроводниковый расцепитель, предусматривающий осуществление защиты цепи от перегрузок, коротких, в том числе однофазных, замыканий (модели: ВА 53, ВА55-43 2000);
8 - полупроводниковый расцепитель, предназначенный для отключения цепи при возникновении перегрузок, замыканий и токов КЗ (модели: ВА 53, ВА 55-43 2000А);
9 - полупроводниковый расцепитель, осуществляющий защиту электросети от воз-можных перегрузок, замыканий, в случае коротких замыканий - с возможностью на-стройки интервальной выдержки (модели: ВА 53, 55).
Х7Х8 -дополнительные компоненты автоматических выключателей серии ВА 5543:
• установка автономных расцепителей постоянного напряжения;
• установка автономных расцепителей переменного напряжения.
Х9 -Вид системы привода и тип монтажа:
1 - стационарная установка, наличие системы ручного привода;
3 - стационарная установка, наличие электромагнитного привода;
5 - выдвижной тип крепления, наличие ручного ДУ;
7 - выдвижной тип крепления, наличие электромагнитного управления.
Х10 -Комплектация дополнительными механизмами - :
0 - дополнительные механизмы не входят в комплектацию;
5 - комплектация ручным приводом ДУ;
6 - система блокировки режимов «вкл», «откл» выключателя, оснащенного ручным приводом ДУ (тип монтажа - стационарный);
7 - подготовка для последующей установки системы электронного замка (тип монтажа - выдвижной);
8 - подготовка для последующей установки систем электронного замка и сигнализации (тип монтажа - выдвижной).

С нами выгодно!
Купить Автоматические выключатели ВА55-43 в компании ТД «Энерго» - это значит сэкономить ваши деньги и время, минуя посредников и долгие сроки поставок.
Окончательная цена на Автоматические выключатели ВА55-43 зависит от конкретного типоисполнения.
