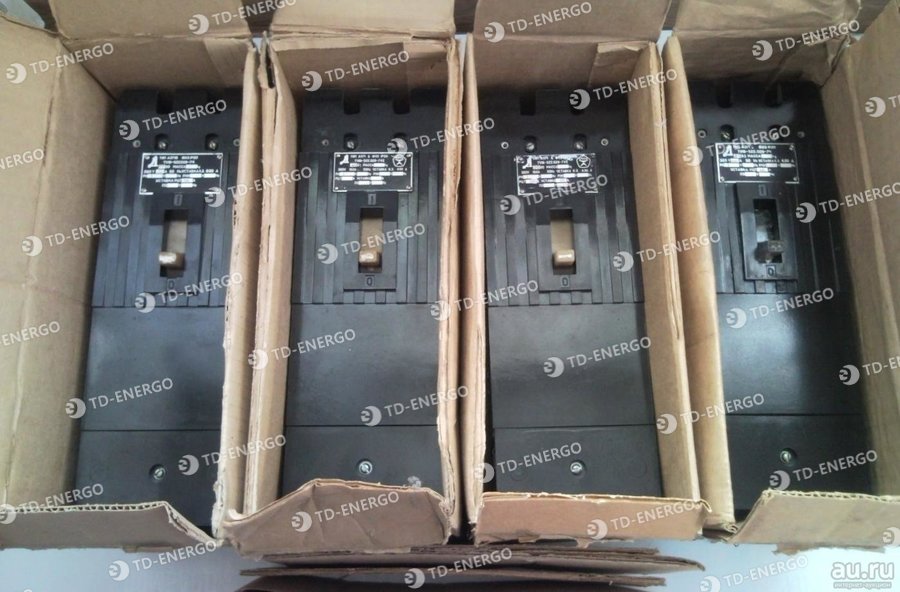

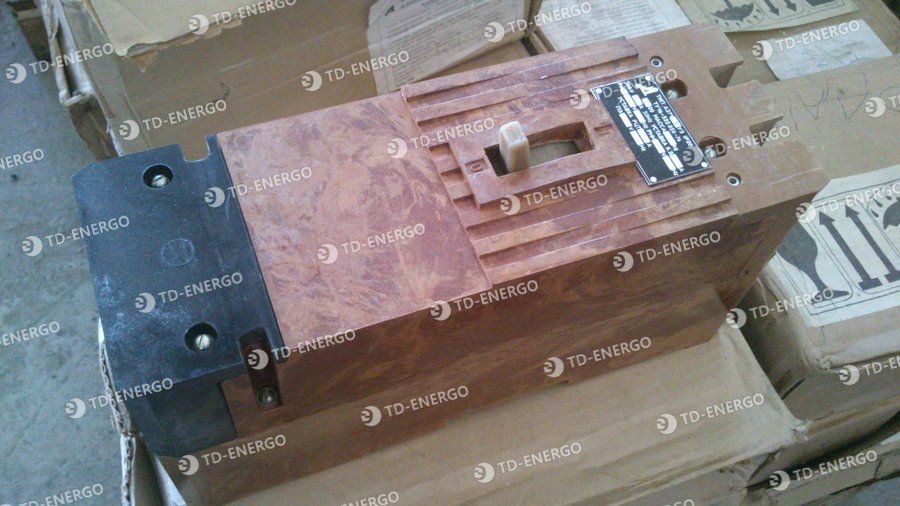

Автомат А3716 на 160А , 125А , 100А , 80А, 63А представляют собой механическое устройство, отвечающее за коммутацию токов (рабочие режимы: включение, отключение, проведение) в электрических цепях.
При возникновении аномального состояния сети выключатели А3716 отключают токи, тем самым обеспечивая защиту электроустановок от замыканий и перегрузок.
Максимально допустимое напряжение цепи не должно превышать 660 В (для сетей переменного тока) и 440 В (для сетей постоянного тока).
В случае возникновения замыканий автоматы А3716Ф (ФУЗ) и А3716Б (БУЗ) выключают токи без выдержки определенного временного интервала, в случае перегрузки цепи выдержка составляет период, обратно пропорциональный токам. Стоит отметить, что возможность самостоятельной (постпродажной) регулировки интервала выдержки в автоматических выключателях серии А3716 не предусмотрена.

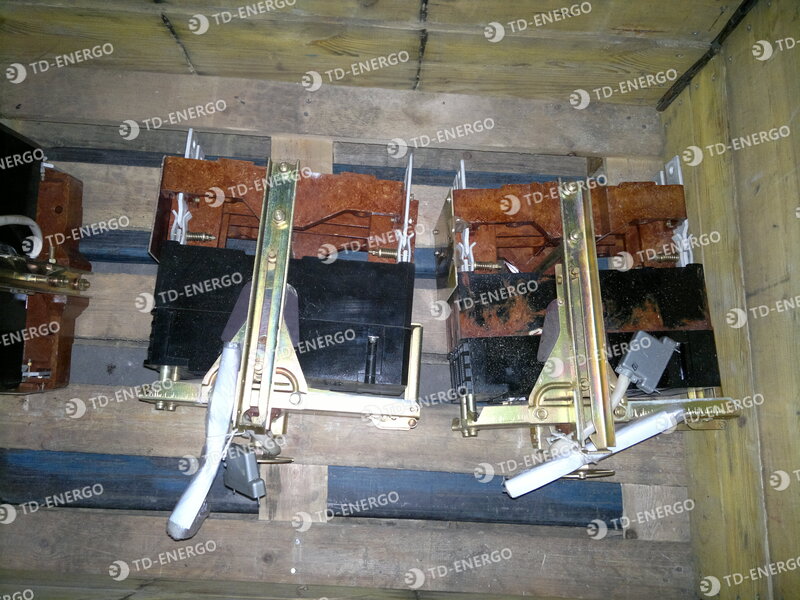

Возможные исполнения: стационарное или выдвижное (выкатное).
Тип привода: ручной, ручной дистанционный, электромагнитный привод (электропривод).
Нормальные условия функционирования А3716
Стандартное климатическое исполнение автоматов серии А 3716 рассчитано на применение данных приборов в умеренной климатической зоне. Сфера использования данных электротехнических устройств включает, но не ограничивается промышленными предприятиями, транспортным, портовым и коммунальным хозяйством.
Ключевые условия установки и эксплуатации автомата А3716:
- способ монтажа – стационарный;
- максимальная высота над уровнем моря – 1 000 метров (в случае превышения нагрузка на автоматический выключатель должна быть уменьшена на 10 %);
- отсутствие взрывоопасных газов;
- нормальный уровень влажности (регламентирован климатическим исполнением);
- отсутствие вибрации (не более 0,5 g.);
- место предполагаемой установки должно быть надежно защищено от попадания прямых солнечных лучей и иных агрессивных сред.
Автоматические выключатели серии А3716 полностью удовлетворяют требованиям, выдвигаемым регламентом технических условий 2АК.259.017 и Морским регистром России. Максимальное количество циклов «включение-выключение», заявленное производителем, составляет 10 000. Гарантийные обязательства, распространяющиеся на данный тип приборов, действуют двенадцать месяцев со дня установки автоматических выключателей на объекте.
Число полюсов, используемых в конструкции автоматов равно трем. Устройства комплектуются расцепителями типов «РТ» и «РЭ».
Номинальный ток автоматических выключателей – 160 А, значение частоты заключено в диапазоне 50… 60 Гц.
Для выключателя А3716 предусмотрены следующие сборочные единицы:
- свободные контакты;
- привод электромагнитный (ПЭ);
- расцепитель независимый (РН);
- расцепитель нулевого напряжения (РНН).
Расшифровка условного обозначения
Пример: А3716Ф У3 160А и А 3716Б У3 160А
А37- серия автомата
1 - величина, указывающая на номинальный ток (16А-160А) .
6 - трехполюсный выключатель
Ф - нетокоограничивающие с электромагнитными и тепловыми расцепителями тока
Б - токоограничивающие с электромагнитными и тепловыми расцепителями тока
У3 - климатическое исполнение и категория размещения
160А - номинальный ток (ампер)
