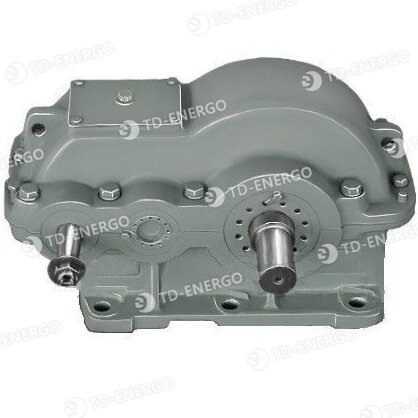

Редуктор РЦД-250
- Страна
- Россия
- Тип передачи
- цилиндрический
- Межосевое расстояние, мм
- 250
- Ном. передаточное число
- 10; 16; 20; 25; 31,5; 40
- КПД, %
- 98
- Описание
- Как сделать заказ
- Оплата
- Доставка
- Гарантия и возврат
Редуктор РЦД-250 цилиндрический - это разновидность горизонтальных двухступенчатых редукторов из линейки РЦД. Устройство применяется для повышения крутящих моментов механизмов и уменьшения частоты оборотов. Цифра "250" в наименовании редуктора обозначает величину межосевого расстояния (250 мм).
Редукторы РЦД подходят для установки на все разновидности грузоподъемных кранов и оборудования во время тяговых работ. Благодаря простой и надежной конструкции, а также высокому уровню КПД (0,98) цилиндрический редуктор РЦД-250 нашел широкое применение в таких сферах:
- добывающая промышленность (шахты, карьеры, разломы, скважины);
- предприятия обрабатывающей промышленности (машиностроение, авиастроение, судостроение);
- строительные объекты, а также при сооружении конструкций коммунального назначения (теплотрассы, газопроводы, линии электропередач);
- предприятия легкой и тяжелой промышленности, где есть потребность в грузовом и тяговом оборудовании.
Крановый редуктор РЦД-250: Особенности
Цилиндрический редуктор РЦД-250 обладает рядом конструктивных особенностей таких как:
- механизм горизонтального редуктора РЦД-250 размещен в пылезащитном корпусе, что позволяет работать устройству в условиях с содержанием частиц 10 мг/кв.м, что соответствует требованиям ГОСТ к машинам и механизмам, работающим в помещениях с высокой запыленностью рабочей среды;
- может работать как с постоянной, так и переменной нагрузкой, в одном направлении или с обратной тягой;
- максимальное число оборотов входного вала 1500 об/мин.;
- сохраняет технические характеристики при рабочей температуре от -40 градусов С до +50 градусов С;
- редуктор способен работать в непрерывном режиме или с периодическими остановками.
Цилиндрические редукторы типа РЦД выпускаются и активно применяется с 60-ых годов прошлого века. За это время конструкция механизма была доработана и усовершенствована, что позволило увеличить срок службы агрегата и повысить технические характеристики. При своевременном сервисе и соблюдении условий эксплуатации, редукторы РЦД-250 способны исправно работать десятилетиями. Что делает их одними из самых востребованных на рынке.
Технические данные редуктора РЦД-250
Номинальные передаточные числа | 10 | 16 | 20 | 25 | 31,5 | 40 | ||
|---|---|---|---|---|---|---|---|---|
Номинальный крутящий момент на выходном валу Тном, Нм | Режим работы | Средний (С), ПВ=25% | 768 | 760 | 840 | 895 | 858 | 844 |
Тяжелый (Т), ПВ=40% | 568 | 540 | 592 | 645 | 600 | 653 | ||
Непрерывный (Н), ПВ=100% | 505 | 480 | 457 | 430 | ||||
Номинальная частота вращения входного вала, с-1 (об/мин) | 25 (1500) | |||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fб, Н | 1000 | |||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала Fт, Н | 6400 | |||||||
Варианты сборки редуктора РЦД-250:
Пример условного обозначения
Редуктор РЦД-250-16-12-КЦ-У2
РЦД - тип редуктора
250 - межосевое расстояние, мм
16 - передаточное число
12- вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вал
У - климатическое исполнение
2 - категория размещения
Технические характеристики Редуктор РЦД-250
- Страна
- Россия
- Тип передачи
- цилиндрический
- Межосевое расстояние, мм
- 250
- Ном. передаточное число
- 10; 16; 20; 25; 31,5; 40
- КПД, %
- 98
- Расположение осей
- параллельное
- Кол-во передаточных ступеней
- 2
- Габариты ШхВхГ, мм
- 520х315х445
- Масса с чугунным корпусом, кг
- 87
Окончательная цена на Редуктор РЦД-250 зависит от конкретного типоисполнения.
