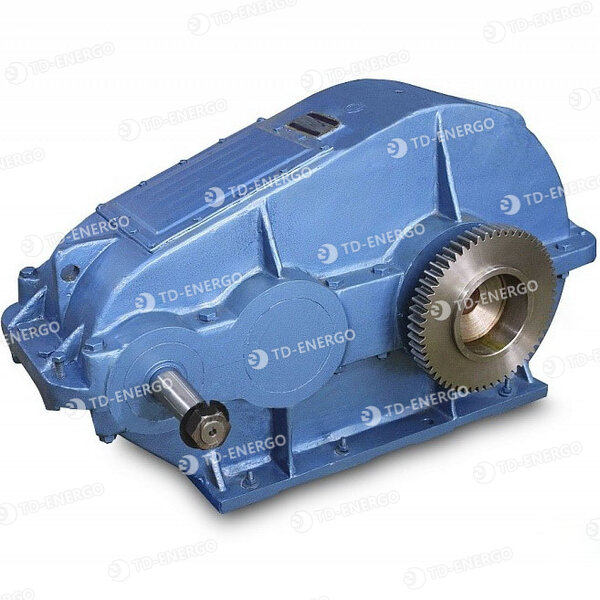

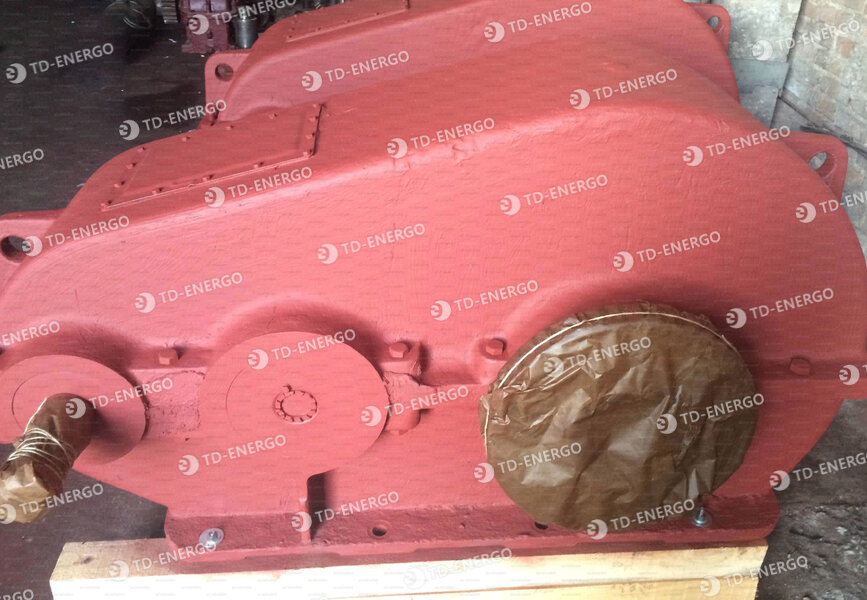

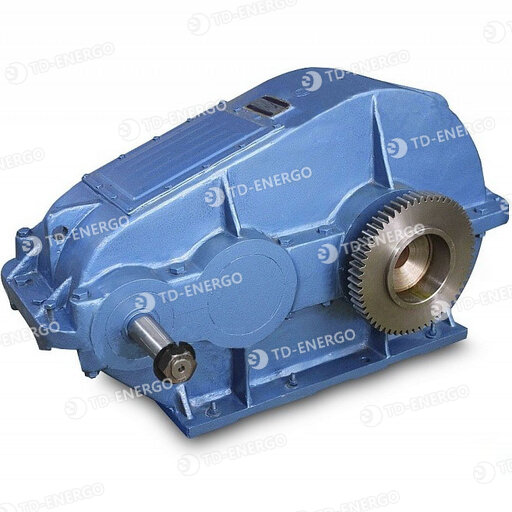

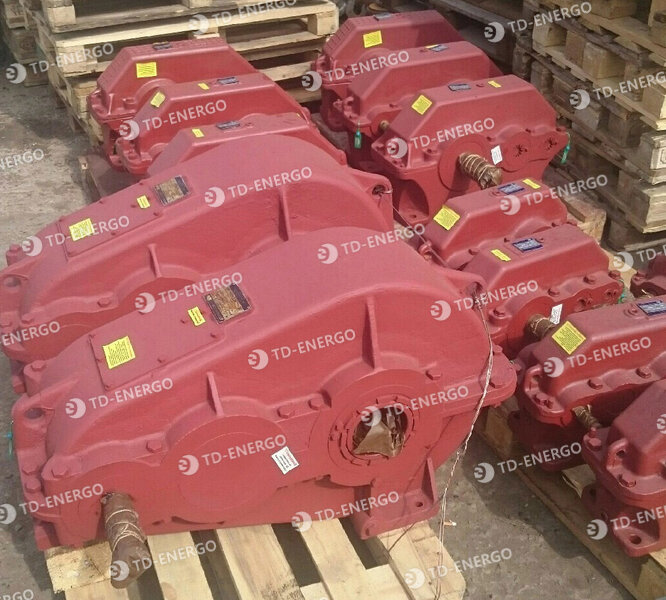

Редуктор РМ-1000
- Страна
- Россия
- Тип передачи
- цилиндрический
- Межосевое расстояние, мм
- 1000
- Ном. передаточное число
- 10; 12,5; 16; 20; 22,4; 31,5; 40; 50; 8
- КПД, %
- 97
- Описание
- Как сделать заказ
- Оплата
- Доставка
- Гарантия и возврат
Редуктор РМ-1000 цилиндрический выполняет особую роль в области машиностроении. Техническое решение использования редукторов в механизмах позволяет преобразовывать как частоту вращения, так и непосредственно крутящий момент.
Наиболее востребованными в промышленности являются двухступенчатые редукторы в горизонтальном исполнении. А самыми популярными в этом списке является РМ-1000.
Двухступенчатые редукторы РМ-1000 используются в приводных системах подъёмников, транспортировочных лент, подъёмных кранов, и других агрегатах подобного типа.
Крановый редуктор РМ-1000: Особенности
Конструкция редуктора позволяет эксплуатировать его в достаточно широком спектре условий: в режиме переменных нагрузок, в условиях длительных нагрузок, при работе механизма допускается вращение вала в реверсном режиме в обе стороны, при этом частота вращения не должна быть больше 1,5 тыс. оборотов.
Для гарантии эффективной и длительной службы кранового редуктора РМ-1000 необходимо соблюдать требования к эксплуатации, которые обозначены в технических документах:
- во время работы допускается как режим движения в одном направление, так реверсный режим в условиях постоянной или переменной нагрузки;
- длительный режим работы и /или с периодическими остановками;
- частота валового вращения на входе не должна быть свыше показателя в 1500 об/мин;
- эксплуатация строго в пределах температурного диапазона, который составляет - 40С +50С ;
- не допускается работа в условиях воздействия агрессивных сред, однако, допускается эксплуатация в условиях повышенной запылённости;
- климатическое исполнение механизмов, согласно ГОСТу 15150-69 «Т» или «У», но только для категорий размещения от 1 до 4.
Эксплуатация и обслуживание горизонтальных цилиндрических редукторов РМ-1000 крайне проста и подразумевает проверку уровня масла, при этом процесс замены масла осуществляется строго в режиме полной остановки. Концы валов, а также соединительные муфты должны быть защищены предохранительными кожухами.
В случае разбора редуктора необходимо осуществить снятие действия консольных нагрузок на концы валов.
Технические данные редуктора РМ-1000
Номинальные передаточные числа | ГОСТ 50891 | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Устаревшее обозначение | IX | VIII | VII | VI | V | IV | III | II | I | |||
Номинальный крутящий момент на выходном валу Тном, Нм | 16905 | 17008 | 16907 | 17004 | 17423 | 17482 | 17455 | 15863 | 15932 | |||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н | Входной вал | 9100 | ||||||||||
Выходной вал | Цилиндрический | 128000 | ||||||||||
В виде части зубчатой муфты | 154000 | |||||||||||

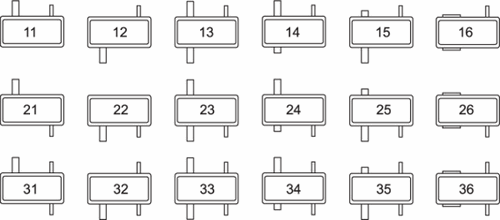

Варианты сборки редуктора РМ-1000:
Пример условного обозначения
Редуктор РМ-1000-31,5-21-КЦ-У2
РМ - тип редуктора
1000 - межосевое расстояние, мм
31,5 - передаточное число
21 - вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вала
У - климатическое исполнение
2 - категория размещения
Технические характеристики
- Страна
- Россия
- Тип передачи
- цилиндрический
- Межосевое расстояние, мм
- 1000
- Ном. передаточное число
- 10; 12,5; 16; 20; 22,4; 31,5; 40; 50; 8
- КПД, %
- 97
- Расположение осей
- параллельное
- Кол-во передаточных ступеней
- 2
- Габариты ШхВхГ, мм
- 1896х965х1245,5
- Масса с чугунным корпусом, кг
- 2122
