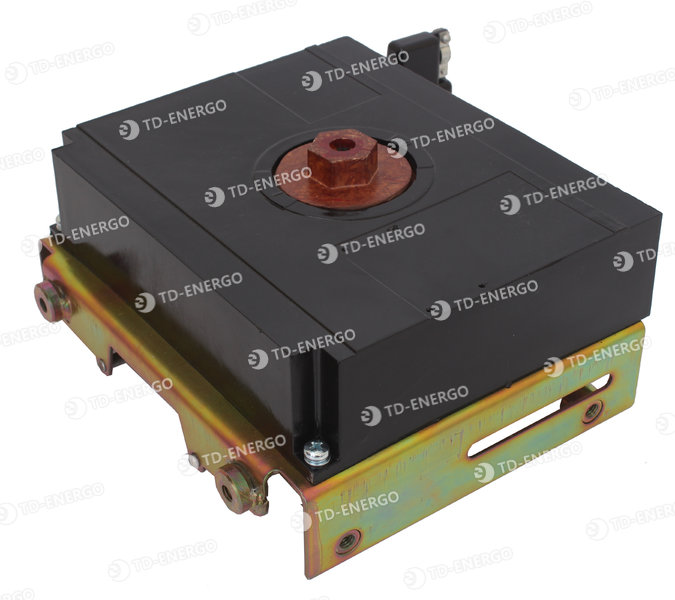

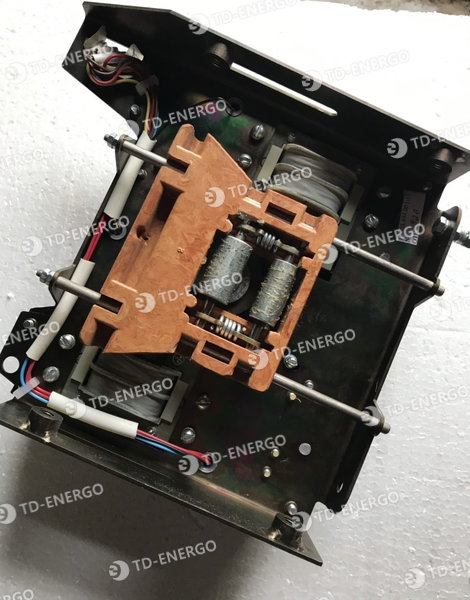

Электромагнитный привод для ВА 55-41 ВА 5341 помогает дистанционно управлять выключателями, производя вкл. и откл., а так же взводит выключатель после его отключения.
Привод имеет возможность перейти на управление в ручную.
Ручное управление осуществляется при помощи гаечного ключа 7811-0025 ГОСТ 2839-80 или 7811-0125 ГОСТ 2841-80 или вилкой переключения.
Для привода допустимы напряжения:
- 127, 220, 230, 240, 380, 400, 415,660В ~(переменного) 50 Гц;
- 220, 380, 440В ~(переменного) 60 Гц;
- 110, 220В =(постоянного) тока.
Привод для ВА 5541 допускает работу при колебании напряжения от 0,85 до 1,1 от номинального. Номинальный режим работы - кратковременный.
Данный привод допускает до 5 включений-отключений подряд с паузой между операциями не менее 10 с.
При номинальном напряжении в цепи электромагнитного привода собственное время включения или отключения выключателя электромагнитным приводом не превышает 1 с.
При наличии напряжения в цепи управления электромагнитным приводом процесс включения и отключения выключателя заканчивается автоматически (независимо от оператора), если контакты аппарата управления электромагнитным приводом находились в замкнутом положении не менее 0,2 с.
Мощность, потребляемая приводом, не более 3200 Вт при пер. токе и 2500 Вт при постоянном токе.
Электромагнитный привод для выключателей серии ВА 5041 имеет возможность подключения различных аппаратов управления (кнопок, ключей управления) так же блокируется от многократных включений выключателя на короткое замыкание при неснятой команде на включение. Повторное включение автомата после его автоматического отключения возможно только после снятия команды на включение и повторения ее по истечении не менее 1 с.
Для включения выключателя с электромагнитным приводом достаточно нажать кнопочный выключатель «Вкл.», а для отключения - «Откл.».
При управлении выключателя с электромагнитным приводом вручную (только при отсутствии напряжения в цепи привода) при включении выключателя необходимо рукоятку привода установить против метки «l», а при отключении - против метки «О».
